Mess- und Betriebskonzepte

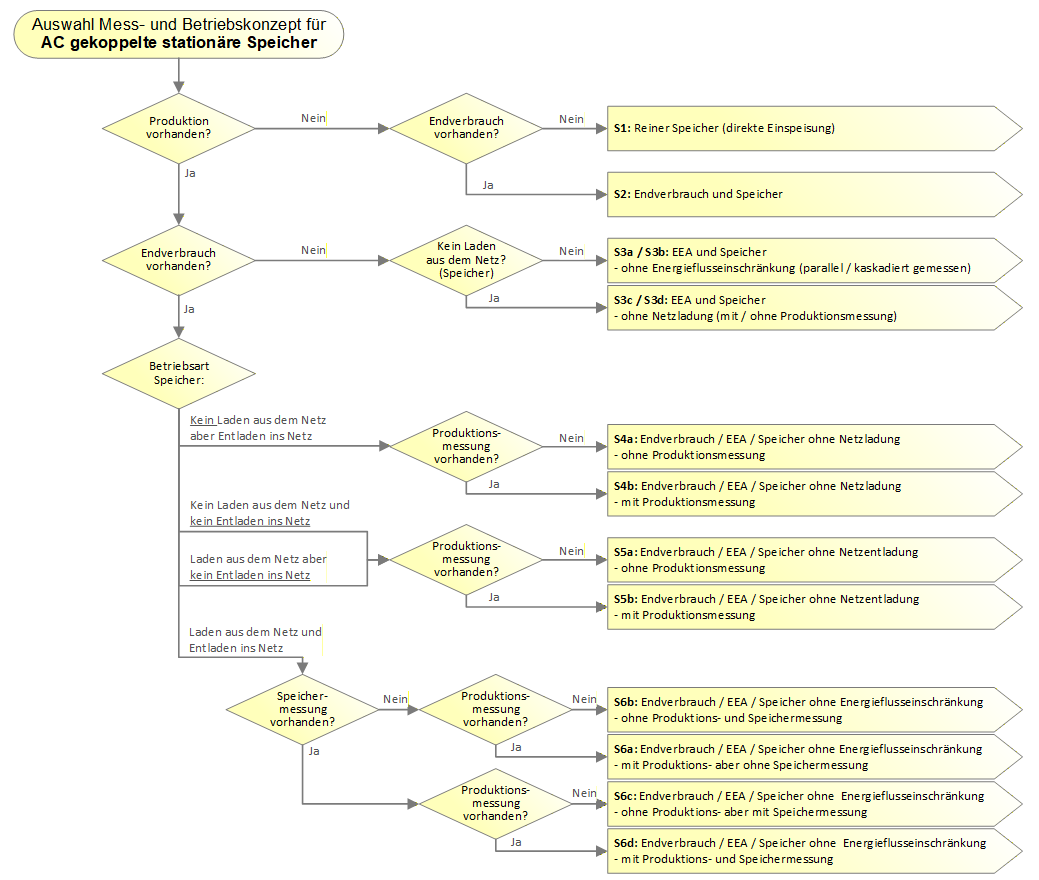

Entscheidungsbaum zu den Fällen

In Abhängigkeit von Betriebsarten und Anschlussvarianten sind unterschiedliche Messkonzepte notwendig. (Wissenswertes zur Fallsammlung).

S1:  Reiner Speicher (direkte Einspeisung)
S2: Endverbrauch und Speicher

S3: EEA und Speicher

• S3a) ohne Energieflusseinschränkung - parallel gemessen
• S3b) ohne Energieflusseinschränkung - kaskadiert gemessen
• S3c) ohne Netzladung - ohne Produktionsmessung (EEA ≤ 30kVA)
• S3d) ohne Netzladung - mit Produktionsmessung kaskadiert gemessen

S4: Endverbrauch/EEA/Speicher ohne Netzladung

• S4a) ohne Produktionsmessung (EEA ≤ 30kVA)
• S4b) mit Produktionsmessung

S5: Endverbrauch/EEA/Speicher ohne Netzentladung

• S5a) ohne Produktionsmessung (EEA ≤ 30kVA)
• S5b) mit Produktionsmessung

S6: Endverbrauch/EEA/Speicher ohne Energieflusseinschränkung

• S6a) mit Übergabe- und Produktionsmessung
• S6b) mit Übergabemessung
• S6c) mit Übergabe- und Speichermessung
• S6d) Alles gemessen

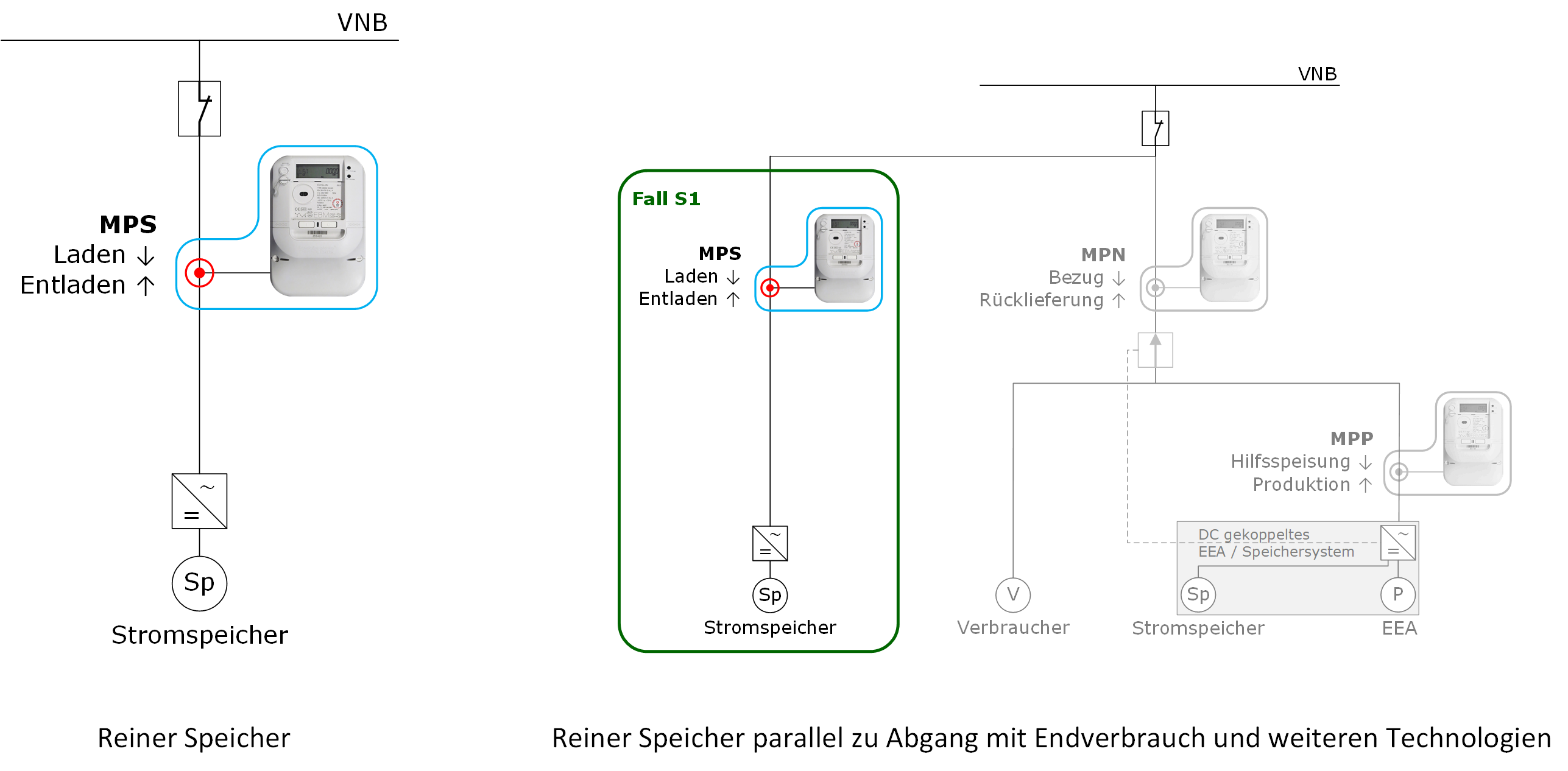

S1: Reiner Speicher

Beschreibung
Der stationäre Speicher ist ohne Verbraucher oder Produktion über den Zähler (MPS) direkt an der Eingangstrennstelle am Netz angeschlossen.

Besonderheit
Der «reine Speicher» ist von der Entrichtung des Netznutzungsentgelt befreit. (StromVG Art 14a Absatz 1b). Die Energie im Speicher hat keine Qualität. Ungeachtet der beim Laden verwendeten Energie können beim Rückspeisen ins Netz keine HKN’s ausgestellt werden.

Schema

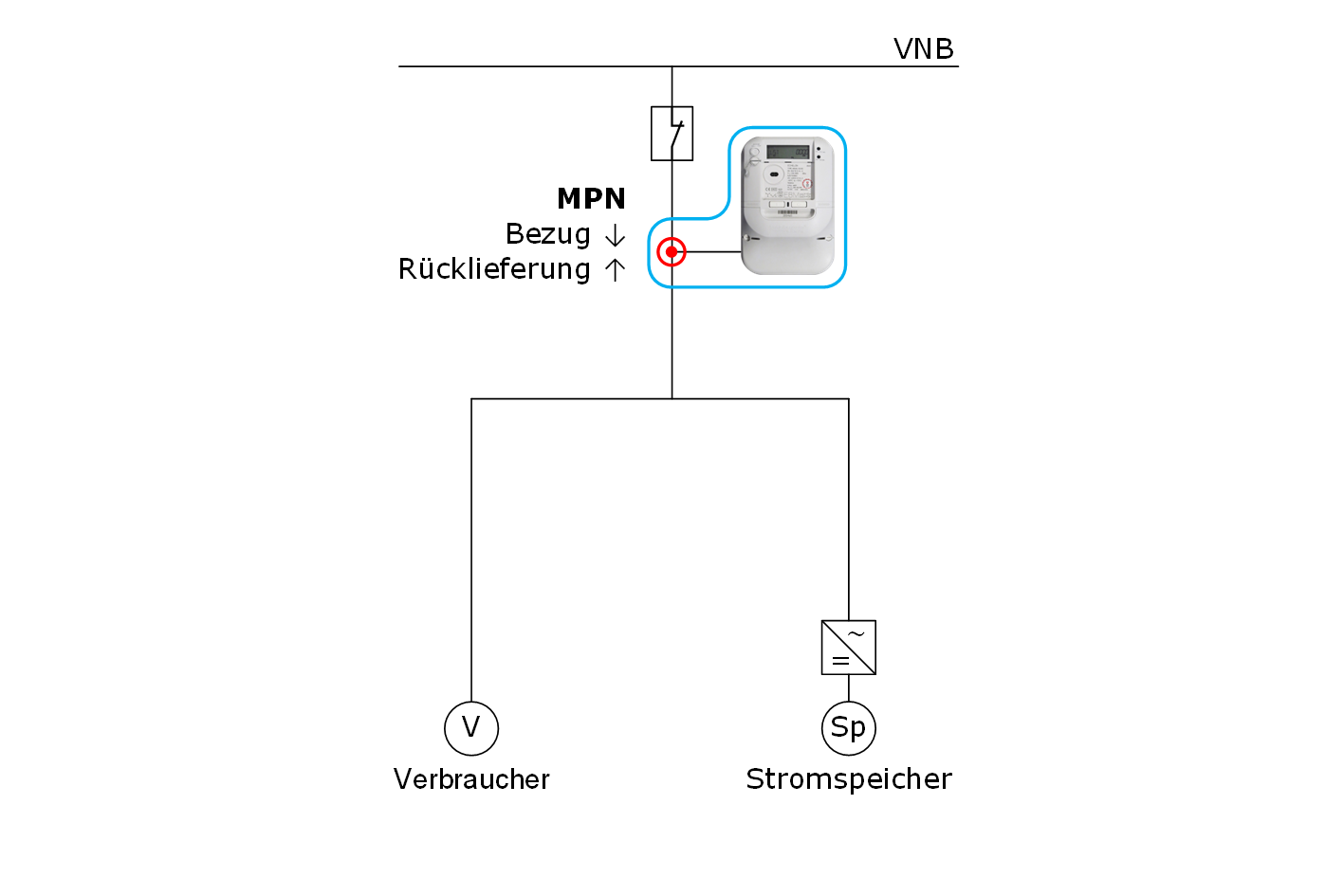

S2: Endverbrauch und Speicher

Beschreibung
Hinter der Übergabemessung (MPN) hat es neben dem stationären Speicher einen Verbraucher.

Besonderheit
Der Speicher kann nur mit Energie aus dem Netz geladen werden. Auch die Rücklieferung (MPN) kann nur aus dem Speicher gespeist werden.

Schema

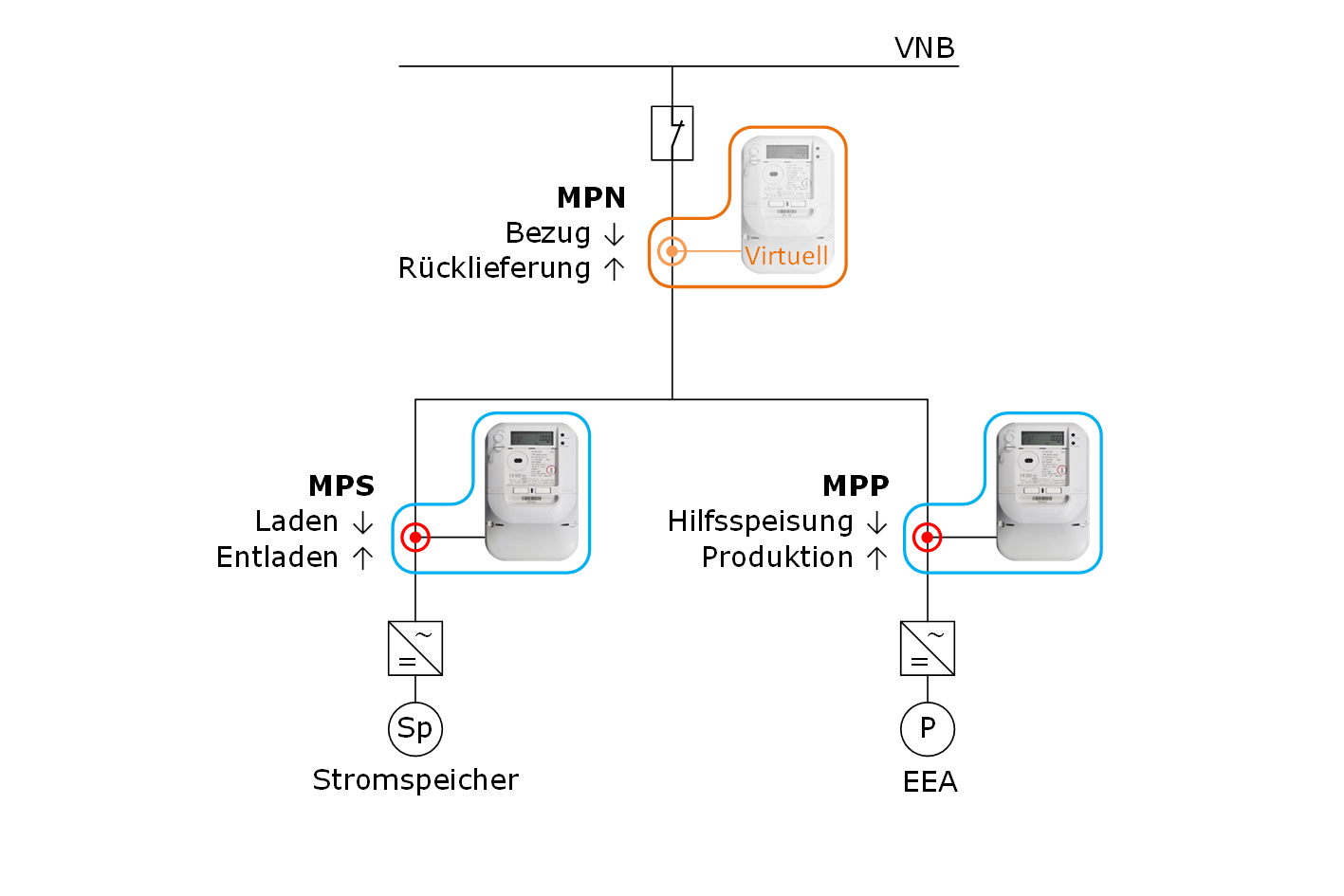

S3a: EEA und Speicher ohne Energieflusseinschränkung

Variante a: parallel gemessen

Beschreibung
Der stationäre Speicher (MPS) und die EEA (MPP) sind separat gemessen und ohne Übergabemessung direkt am Netz angeschlossen. Somit wären es ein reiner Speicher (Fall S1) und eine direkt einspeisende EEA (Fall P1). Mit einem virtuellen Messpunkt als Übergabezähler hinter dem Anschluss wird dies zu einer Überschussanlage (kein vZEV). Der Energiefluss des Speichers aus dem und ins Netz ist nicht eingeschränkt.

Besonderheit
Der Speicher wie auch die EEA sind vom Netznutzungsentgelt befreit; Somit wird kein Netznutzungsentgelt geschuldet.

Schema

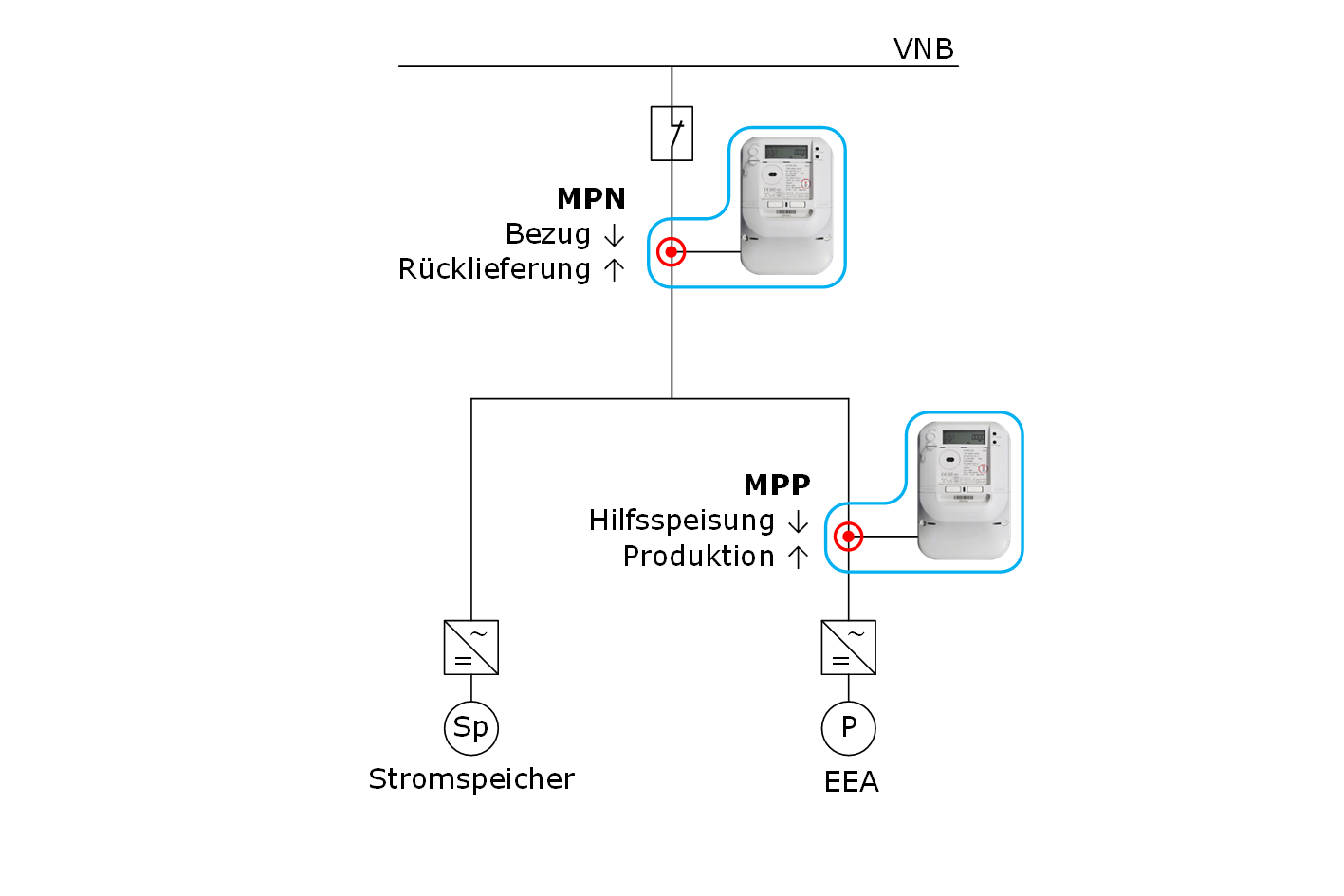

S3b: EEA und Speicher ohne Energieflusseinschränkung

Variante b: kaskadiert gemessen

Beschreibung
Hinter der Übergabemessung (MPN) hat es neben dem stationären Speicher eine Produktion mit Produktionsmessung (MPP). Der Energiefluss des Speichers aus dem und ins Netz ist nicht eingeschränkt.

Besonderheit
Der Speicher wie auch die EEA sind vom Netznutzungsentgelt befreit; Somit wird kein Netznutzungsentgelt geschuldet. Für die Zuweisung der rückgelieferten Energie auf EEA oder Speicher wird ein virtueller Messpunkt benötigt.

Schema

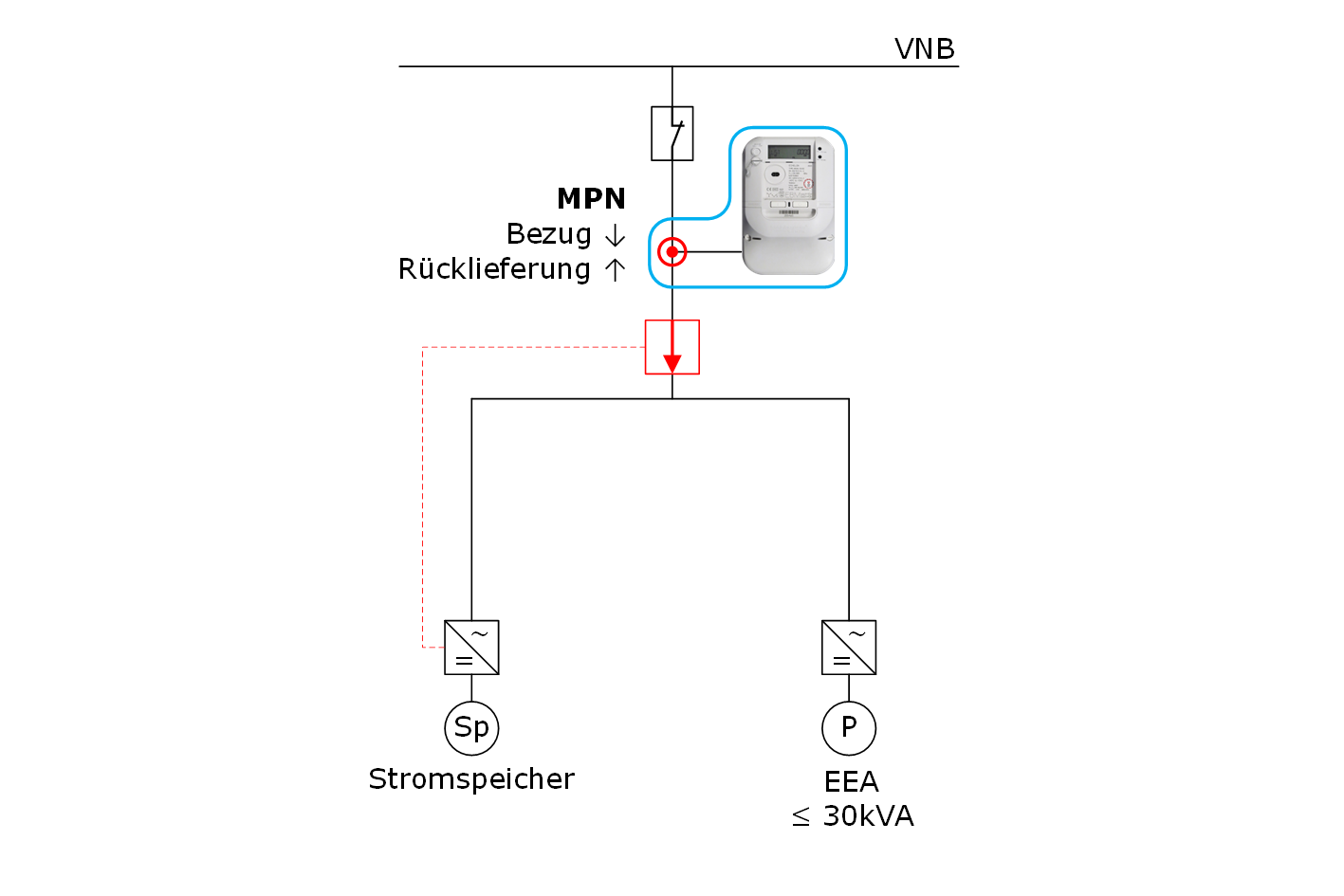

S3c: EEA und Speicher ohne Netzladung

Variante c: ohne Produktionsmessung (EEA ≤ 30kVA)

Beschreibung
Hinter der Übergabemessung (MPN) hat es neben dem stationären Speicher eine Produktion mit einer Nennleistung ≤ 30kVA. Der Energiefluss des Speichers ist eingeschränkt. Es darf keine Energie aus dem Netz in den Speicher geladen werden.

Besonderheit
Der Speicher wie auch die EEA sind vom Netznutzungsentgelt befreit; Somit wird kein Netznutzungsentgelt geschuldet. Da der Speicher keine Energie aus dem Netz laden kann, kann nur Energie aus der EEA geladen werden. Die Energie im Speicher ist somit reine EEA-Energie. Die Rücklieferung (MPN) besteht ausschliessliche aus EEA-Energie und kann entsprechend vergütet werden.

Schema

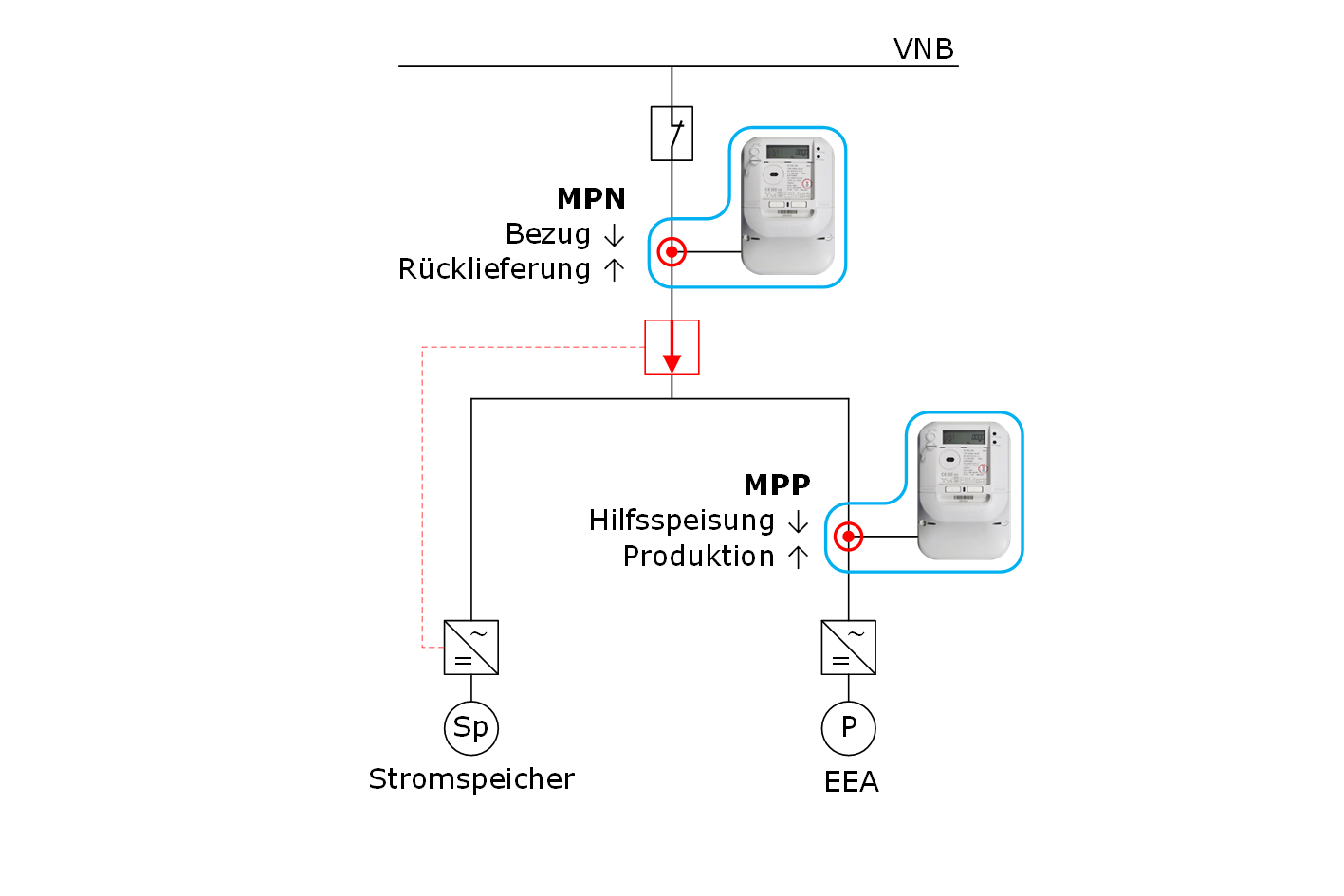

S3d: EEA und Speicher ohne Netzladung

Variante d: mit Produktionsmessung kaskadiert gemessen

Beschreibung
Hinter der Übergabemessung (MPN) hat es neben dem stationären Speicher eine Produktion mit Produktionsmessung (MPP). Der Energiefluss des Speichers ist eingeschränkt. Es darf keine Energie aus dem Netz in den Speicher geladen werden.

Besonderheit
Der Speicher wie auch die EEA sind vom Netznutzungsentgelt befreit; Somit wird kein Netznutzungsentgelt geschuldet. Da der Speicher keine Energie aus dem Netz laden kann, kann nur Energie aus der EEA geladen werden. Die Energie im Speicher ist somit reine EEA-Energie. Die Rücklieferung (MPN) besteht ausschliessliche aus EEA-Energie und kann entsprechend vergütet werden.

Schema

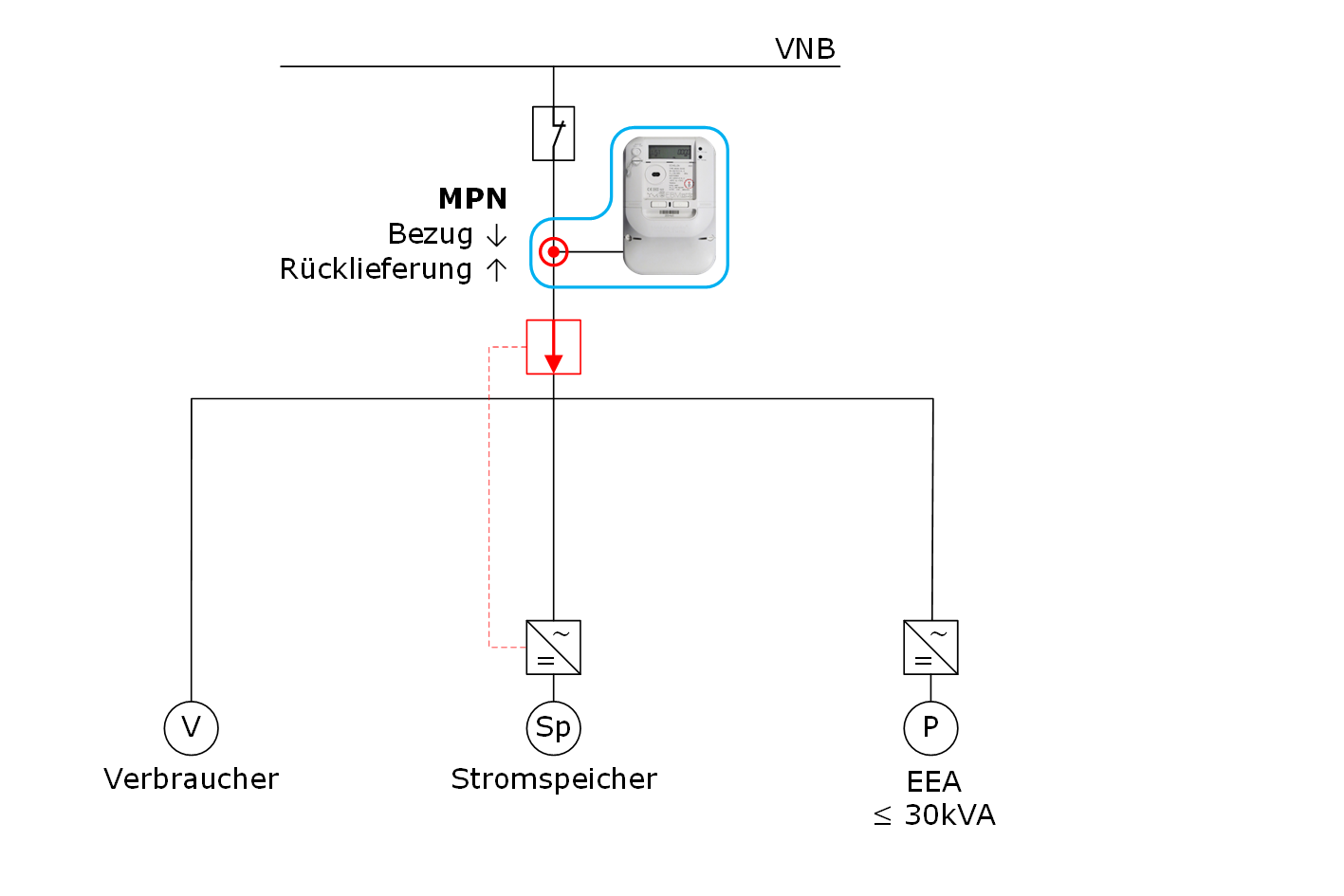

S4a: Endverbrauch/EEA/Speicher ohne Netzladung

Variante a: ohne Produktionsmessung (EEA ≤30kVA)

Beschreibung
Hinter der Übergabemessung (MPN) hat es neben dem stationären Speicher einen Verbraucher und eine Produktion mit einer Nennleistung ≤ 30kVA. Der Energiefluss des Speichers ist eingeschränkt. Es darf keine Energie aus dem Netz in den Speicher geladen werden.

Besonderheit
Da der Speicher keine Energie aus dem Netz laden kann, kann nur Energie aus der EEA geladen werden. Die Energie im Speicher ist somit reine EEA-Energie. Die Rücklieferung (MPN) besteht ausschliessliche aus EEA-Energie und kann entsprechend vergütet werden.

Schema

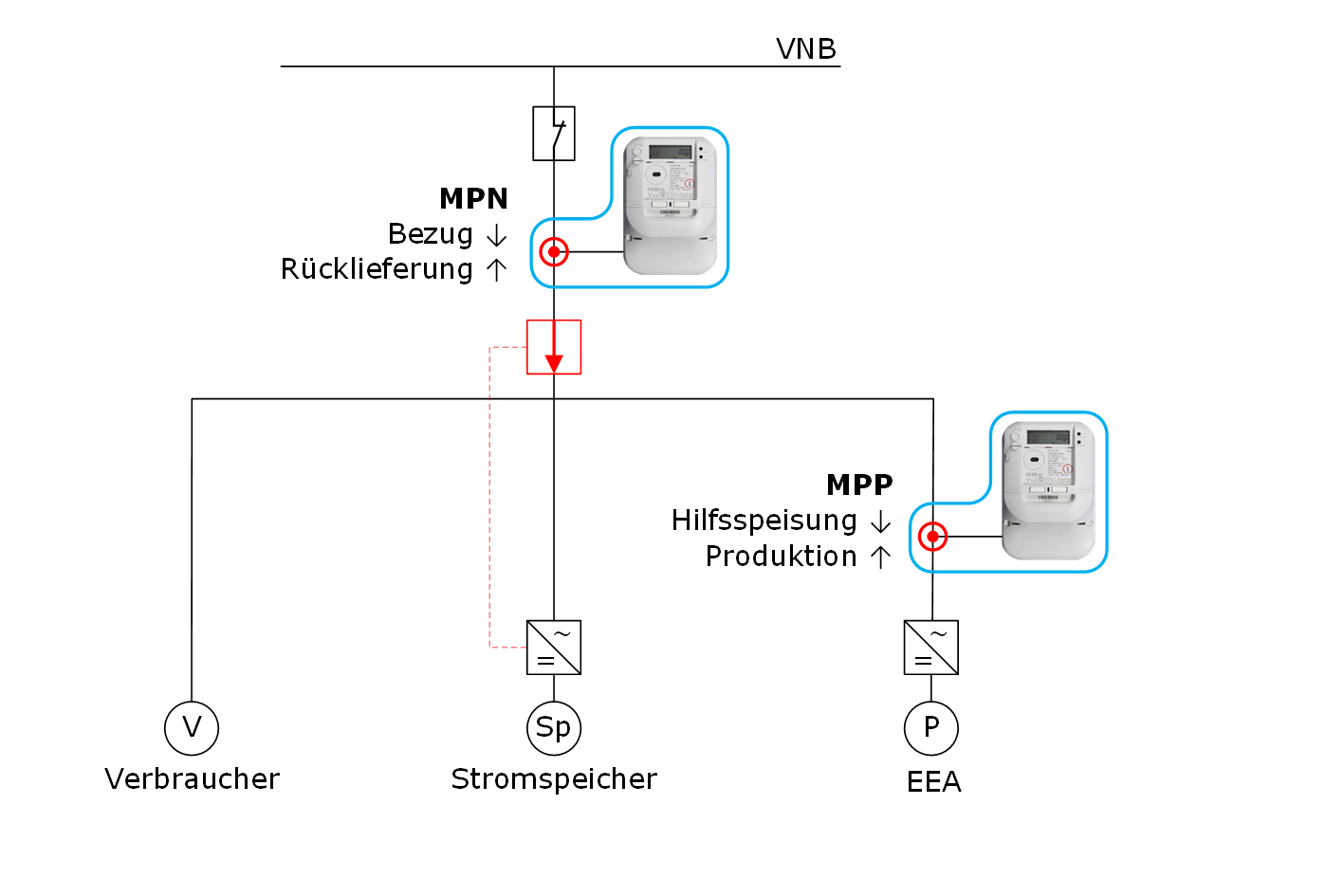

S4b: Endverbrauch/EEA/Speicher ohne Netzladung

Variante b: mit Produktionsmessung

Beschreibung
Hinter der Übergabemessung (MPN) hat es neben dem stationären Speicher einen Verbraucher und eine Produktion mit einer Produktionsmessung (MPP). Der Energiefluss des Speichers ist eingeschränkt. Es darf keine Energie aus dem Netz in den Speicher geladen werden.

Besonderheit
Da der Speicher keine Energie aus dem Netz laden kann, kann nur Energie aus der EEA geladen werden. Die Energie im Speicher ist somit reine EEA-Energie. Die Rücklieferung (MPN) besteht ausschliessliche aus EEA-Energie und kann entsprechend vergütet werden.

Schema

S5a: Endverbrauch/EEA/Speicher ohne Netzentladung

Variante a: ohne Produktionsmessung (EEA ≤30kVA)

Beschreibung
Hinter der Übergabemessung (MPN) hat es neben dem stationären Speicher einen Verbraucher und eine Produktion mit einer Nennleistung ≤ 30kVA. Der Energiefluss des Speichers ist eingeschränkt. Es darf keine Energie aus dem Speicher ins Netz entladen werden.

Besonderheit
Da der Speicher keine Energie ins Netz entladen kann, gilt die Rücklieferung als EEA-Energie und kann entsprechend vergütet werden.

Schema

S5b: Endverbrauch/EEA/Speicher ohne Netzentladung

Variante b: mit Produktionsmessung

Beschreibung
Hinter der Übergabemessung (MPN) hat es neben dem stationären Speicher einen Verbraucher und eine Produktion mit einer Produktionsmessung (MPP). Der Energiefluss des Speichers ist eingeschränkt. Es darf keine Energie aus dem Speicher ins Netz entladen werden.

BesonderheitDa der Speicher keine Energie ins Netz entladen kann, gilt die Rücklieferung als EEA-Energie und kann entsprechend vergütet werden.

Schema

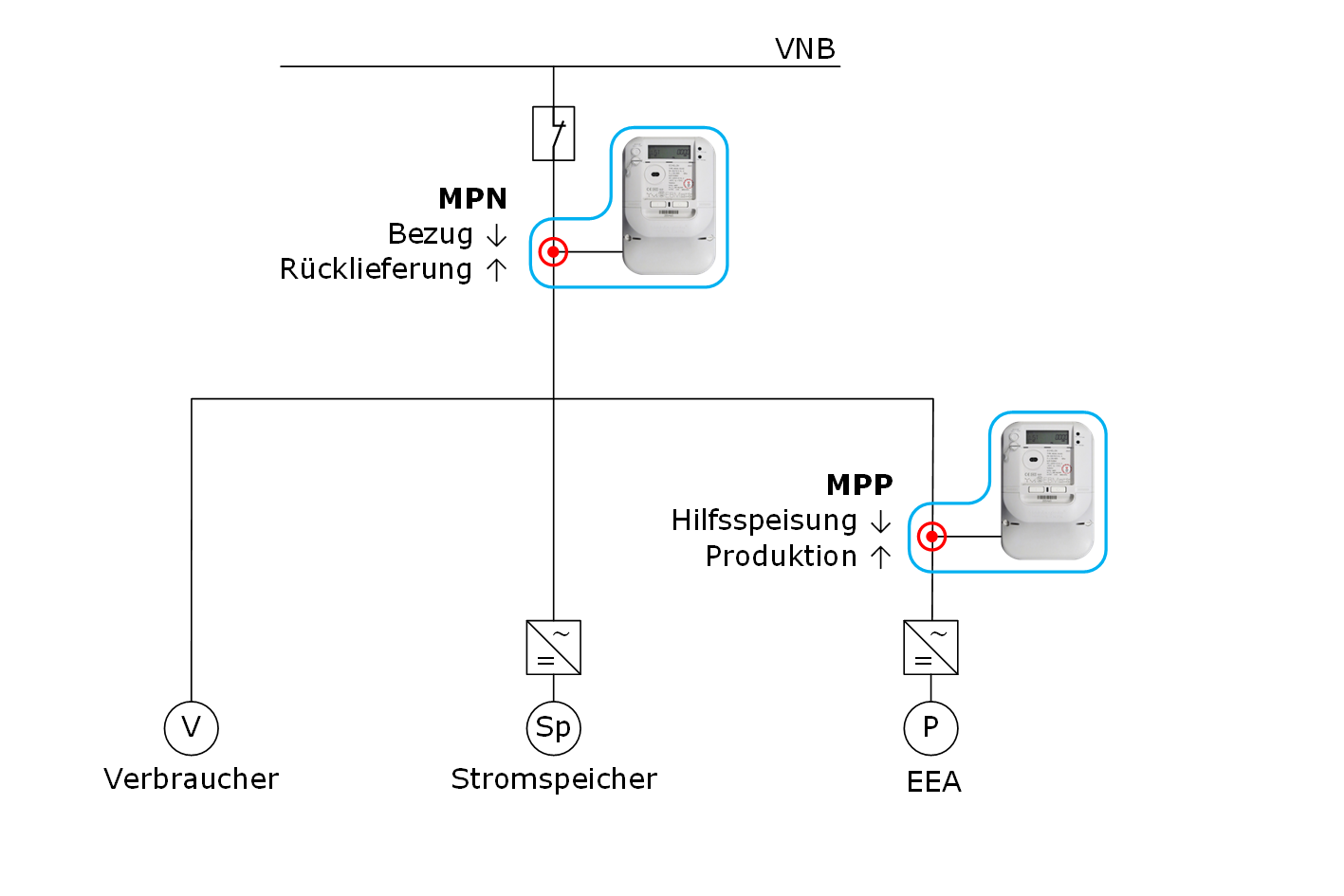

S6a: Endverbrauch, EEA und Speicher ohne Energieflusseinschränkung

Variante a: mit Übergabe- und Produktionsmessung

Beschreibung
Hinter der Übergabemessung (MPN) hat es neben dem stationären Speicher einen Verbraucher und eine Produktion mit einer Produktionsmessung (MPP). Der Energiefluss des Speichers aus dem und ins Netz ist nicht eingeschränkt.

Besonderheit
Aufgrund der Messeinrichtung wird die ins Netz zurück gelieferte Energie prioritär der EEA zugewiesen. Wenn mehr Energie ins Netz geliefert als zeitgleich von der EEA produziert wird, wird die verbleibende Energie dem Speicher zugewiesen und entsprechend abgerechnet. Für diese Zuweisung wird ein virtueller Messpunkt benötigt. Da der Energiefluss des Speichers nicht gemessen wird, kann die bezogene Energie nicht eindeutig dem Verbrauch oder der Speicherladung zugewiesen werden. Dies ist aber eine Voraussetzung für die Rückerstattung des Netznutzungsentgelts (NNE).

Schema

S6b: Endverbrauch, EEA und Speicher ohne Energieflusseinschränkung

Variante b: nur mit Übergabemessung

Beschreibung
Hinter der Übergabemessung (MPN) hat es neben dem stationären Speicher einen Verbraucher und eine Produktion mit einer Nennleistung ≤ 30kVA. Der Energiefluss des Speichers aus dem und ins Netz ist nicht eingeschränkt.

Besonderheit
Aufgrund der Messeinrichtung und dem gewählten Betriebskonzept kann die ins Netz gelieferte Energie keiner Technologie zugewiesen werden. Dadurch sind keine Vergütungen oder Rückerstattungen möglich.

Schema

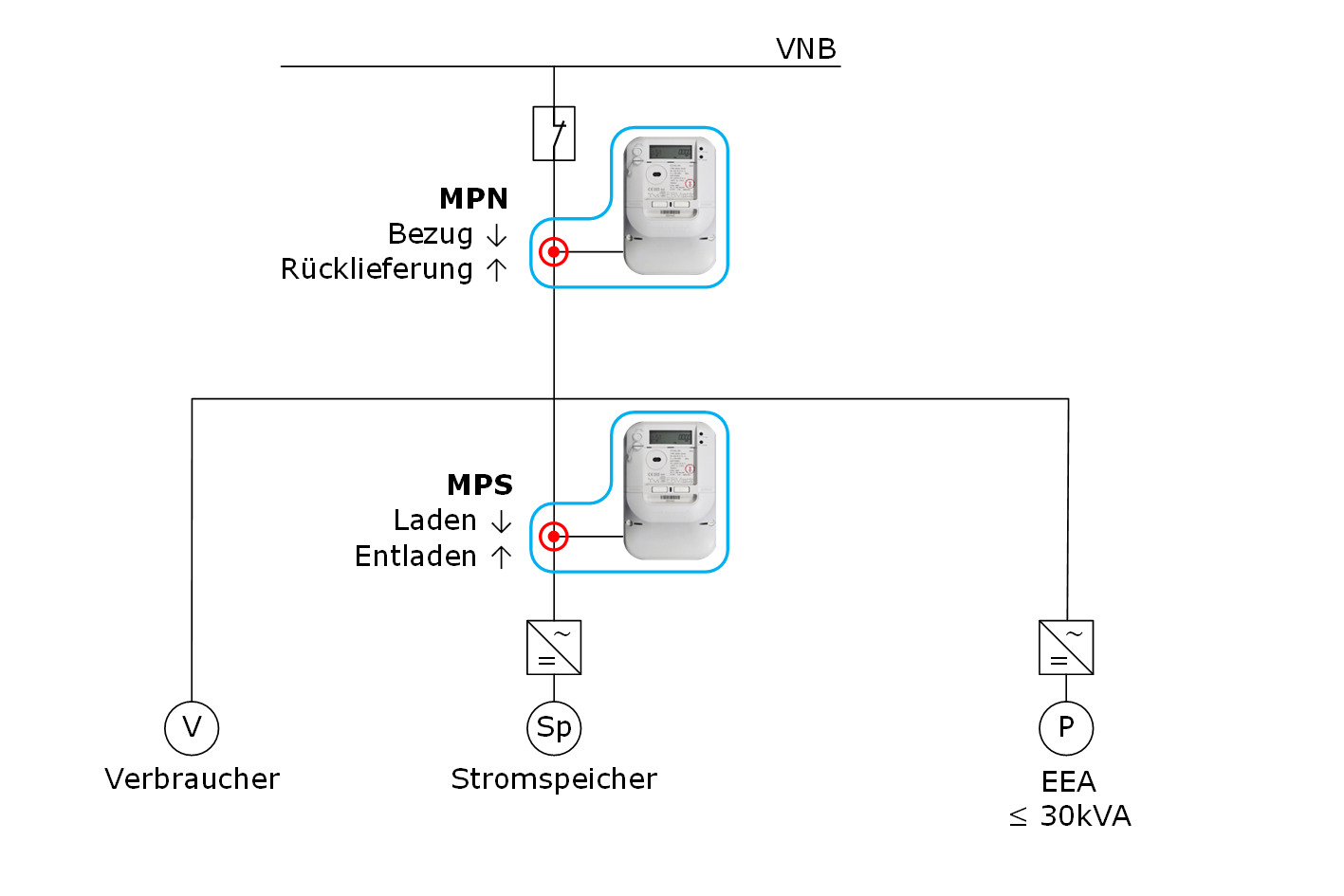

S6c: Endverbrauch, EEA und Speicher ohne Energieflusseinschränkung

Variante c: mit Übergabe- und Speichermessung

Beschreibung
Hinter der Übergabemessung (MPN) hat es neben dem gemessenen stationären Speicher (MPS) einen Verbraucher und eine Produktion mit einer Nennleistung ≤ 30kVA. Der Energiefluss des Speichers aus dem und ins Netz ist nicht eingeschränkt.

Besonderheit
Aufgrund der Messeinrichtung wird die ins Netz gelieferte Energie prioritär dem Speicher zugewiesen. Wenn mehr Energie ins Netz geliefert als zeitgleich vom Speicher entladen wird, wird die verbleibende Energie der EEA zugewiesen und entsprechend abgerechnet. Für diese Zuweisung wird ein virtueller Messpunkt benötigt.

Schema

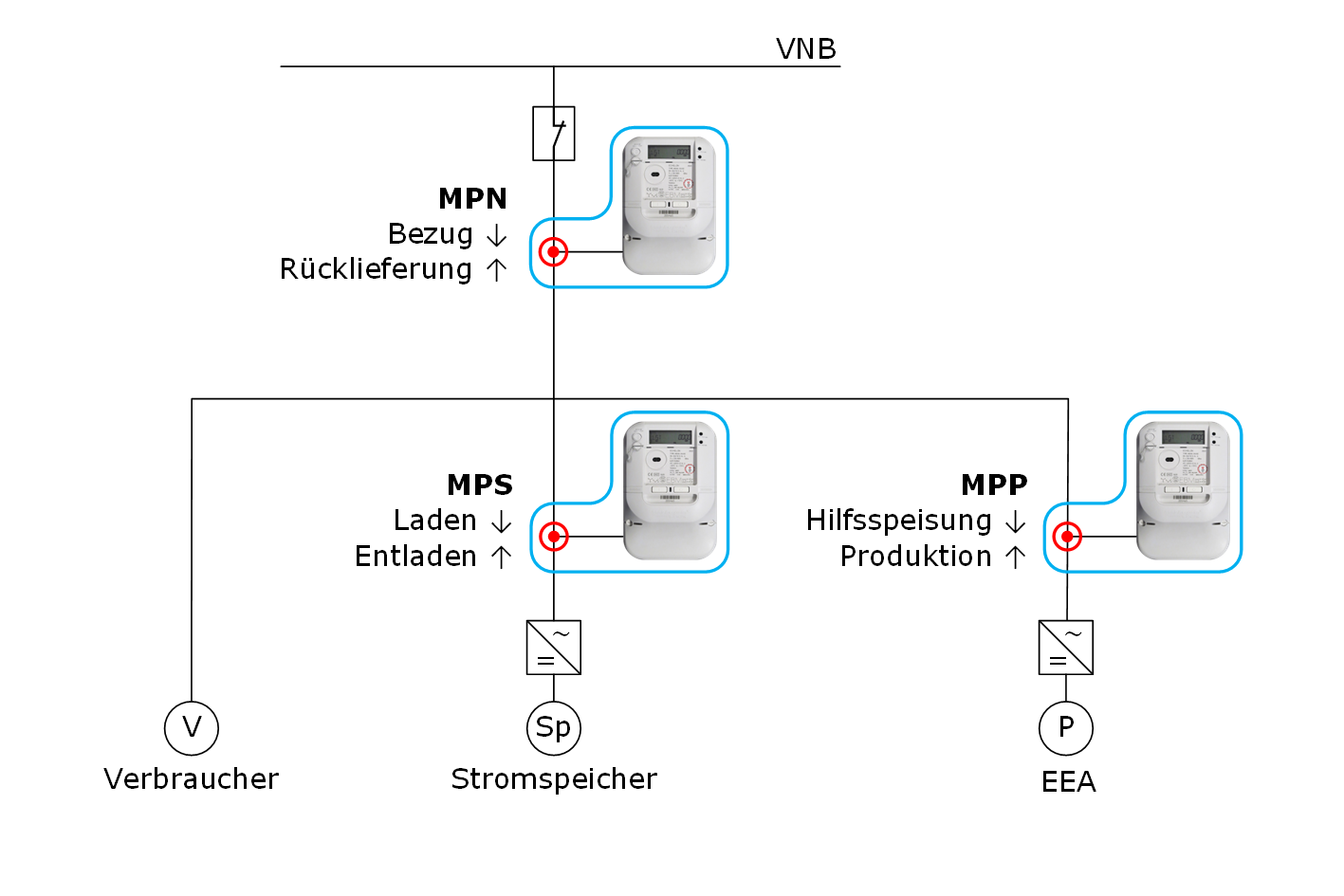

S6d: Endverbrauch, EEA und Speicher ohne Energieflusseinschränkung

Variante d: mit Übergabe- Speicher- und Produktionsmessung

Beschreibung
Hinter der Übergabemessung (MPN) hat es neben dem gemessenen stationären Speicher (MPS) einen Verbraucher und eine Produktion mit einer Produktionsmessung (MPP). Der Energiefluss des Speichers aus dem und ins Netz ist nicht eingeschränkt.

Besonderheit
Aufgrund der Messeinrichtung wird die ins Netz zurück gelieferte Energie prioritär dem Speicher zugewiesen. Wenn mehr Energie ins Netz geliefert als zeitgleich vom Speicher entladen wird, wird die verbleibende Energie der EEA zugewiesen und entsprechend abgerechnet. (Regelung Handbuch Speicher) Für diese Zuweisung wird ein virtueller Messpunkt benötigt.

Schema
